Assonometria cavaliera e isometrica
Lo studente sa costruire rappresentazioni assonometriche (cavaliera obliqua e isometrica) di oggetti geometrici semplici e composti, conosce le differenze tra i due metodi e sa scegliere quello più adatto al contesto comunicativo.
Hook audio
IKEA e il segreto del disegno cavaliero
~0.9 min
💬 Hai mai notato che tutti i disegni IKEA hanno sempre lo stesso strano angolo di 45°?
Prendi in mano il manuale di montaggio di qualsiasi mobile o giocattolo. Le figure che spiegano come assemblare i pezzi mostrano l'oggetto da un'angolazione strana — non proprio di fronte, non proprio di lato, ma un po' di tutti e due insieme. Si vede la profondità, si vede l'altezza, si vede la larghezza — tutto in un colpo solo.
Quella rappresentazione non è prospettiva — è assonometria. Ed è uno dei sistemi di rappresentazione più potenti che un tecnico conosce.
Flipped classroom — guarda prima della lezione
3 video selezionati · da guardare a casa
Assonometria cavaliera di un parallelepipedo (tratto da Tecnologia, progettazione, ambiente)
Video 1 di 3
Assonometria cavaliera
Video 2 di 3

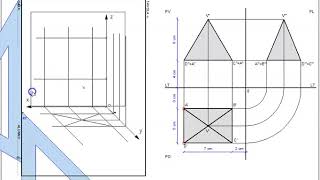

Assonometria cavaliera rapida di una piramide
Video 3 di 3
📌 Prerequisiti (3)
🧩 Framework
Lo studente produce rappresentazioni assonometriche di oggetti tridimensionali rispettando le convenzioni grafiche
5.1 Risolvere problemi tecnici
Lo studente usa strumenti digitali (Tinkercad, SketchUp free) per confrontare assonometrie generate automaticamente con quelle costruite a mano
Into action / Planning and management
Lo studente comunica idee progettuali tridimensionali in modo chiaro e non ambiguo
Thinking / Problem solving
Lo studente sviluppa la capacità di pensiero spaziale passando dalla proiezione ortogonale alla rappresentazione assonometrica. Questo salto cognitivo richiede consapevolezza del proprio processo di visualizzazione: lo studente costruisce strategie personali per immaginare oggetti nello spazio e impara a imparare dal confronto tra rappresentazioni diverse.
SDG 4 — Istruzione di qualità
Il linguaggio grafico tecnico è strumento di comunicazione universale e base dell'orientamento STEM
